地铁专用泵外置污水提升器

- 设备介绍 -

地铁专用泵外置污水提升器

地铁高强度排水 · 外置安全方案

地铁专用泵外置污水提升器为地铁高强度排水场景专项研发，采用外置式安全设计，实现水电隔离，维护无需入坑，极大提升安全性与便捷性；配备大通道抗堵泵体，能强力破碎纤维杂物，确保排污管路绝对畅通；集成智能控制系统，支持自动运行与冗余备份，保障7×24小时不间断可靠守护；核心部件采用重载防腐材质，专为地铁环境打造，确保设备长效耐用。整套系统以专业科技，守护地下空间排水安全与运营效率。

外置式安全设计 大通道抗堵泵体 智能控制系统 重载防腐材质
7×24h 连续守护
双冗余 控制备份
快维护 免入坑检修
地铁专用泵外置污水提升器
高效·可靠·易维护

- 产品结构 -

PW全自动地下建筑污水提升成套设备

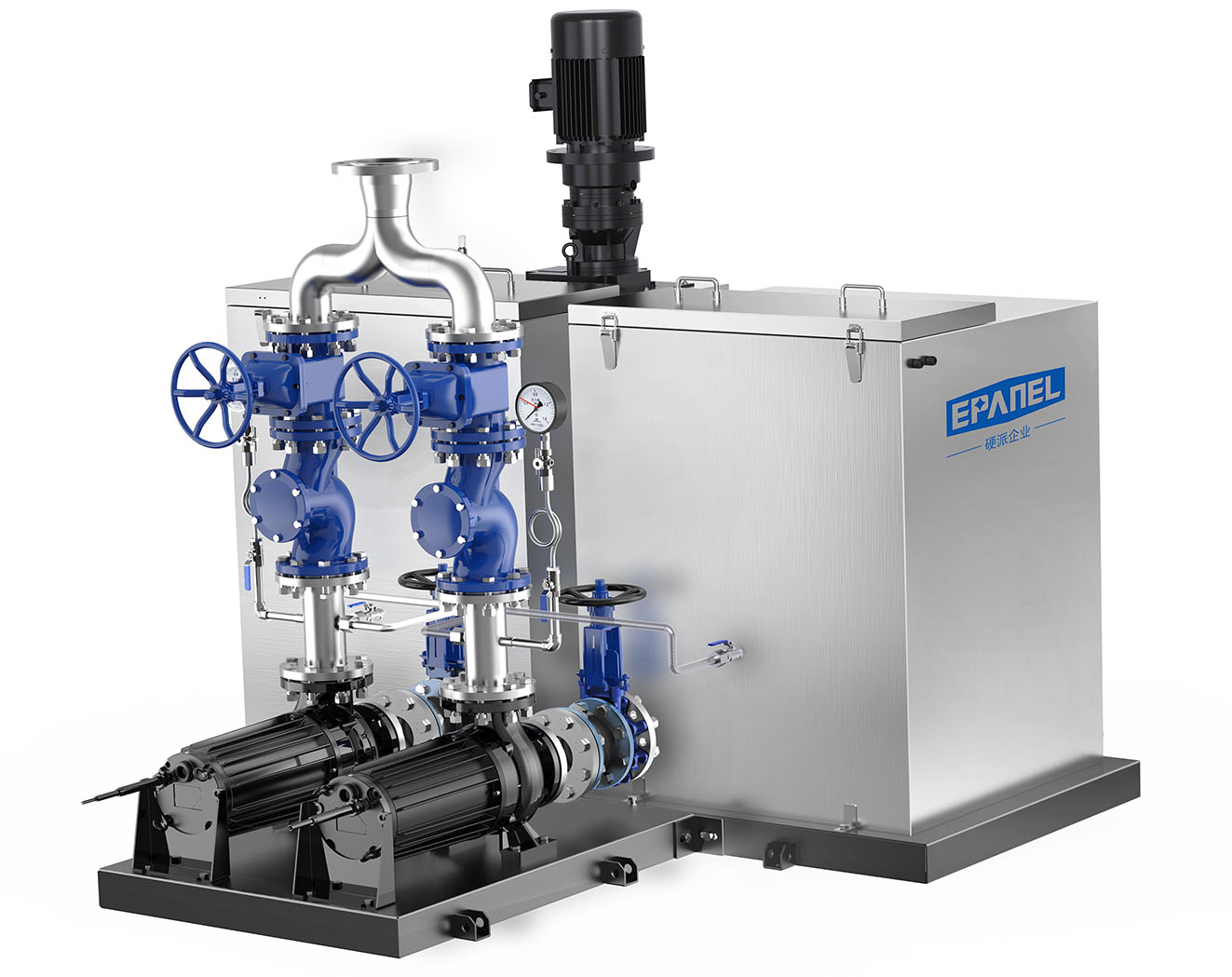

地铁专用泵外置污水提升器

1 2 3 4 5 6 7 8 9 10

关键部件标记

  • 1 进水口自动机械格栅
  • 2 不锈钢集水箱
  • 3 外置干潜两用排污泵
  • 4 设备底座
  • 5 自清洁反冲洗系统
  • 6 水泵检修刀闸阀
  • 7 旋启式止回阀
  • 8 水泵检修软密封闸阀
  • 9 人字形出水汇总管
  • 10 水泵出水压力检测

- 安装示意图 -

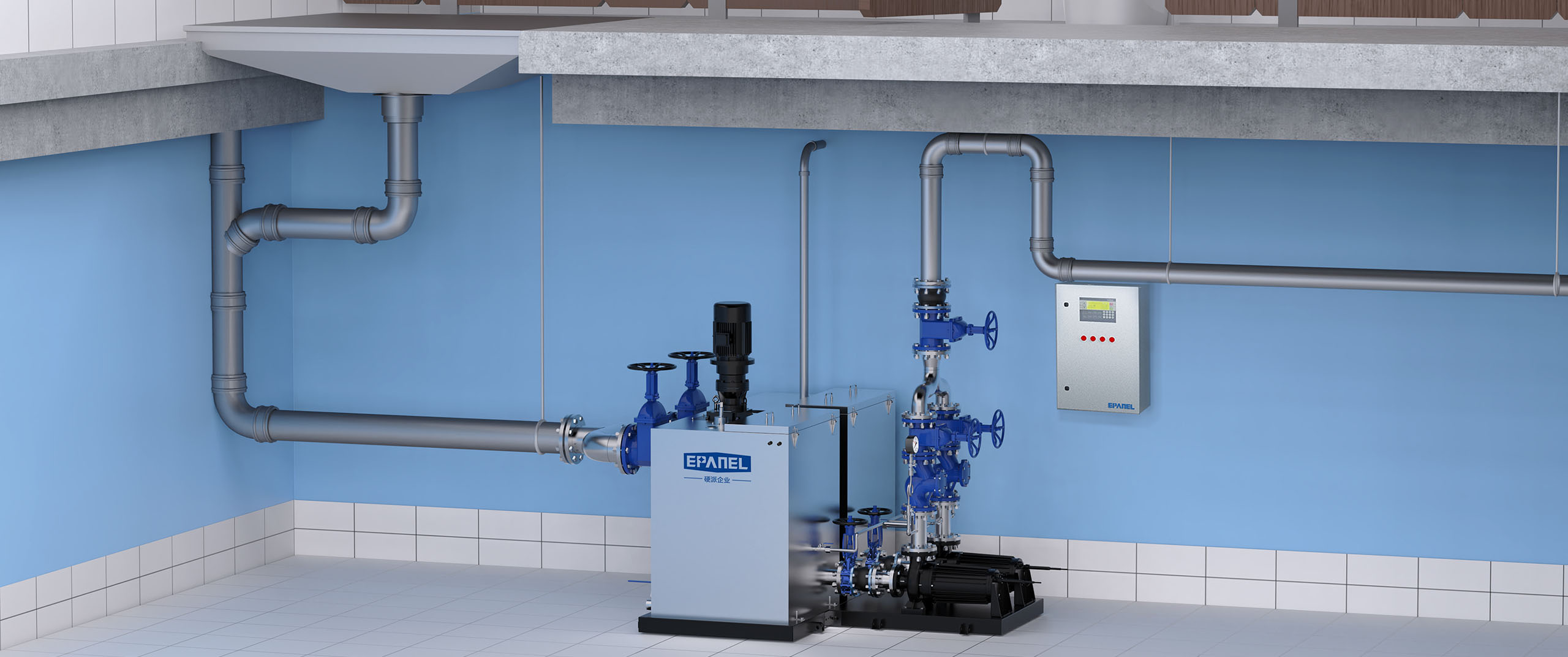

地铁专用泵外置污水提升器安装示意
进水管
通
气
口
出水管
1 2
1、出水防倒流装置
2、控制柜挂墙安装

- 技术优势 -

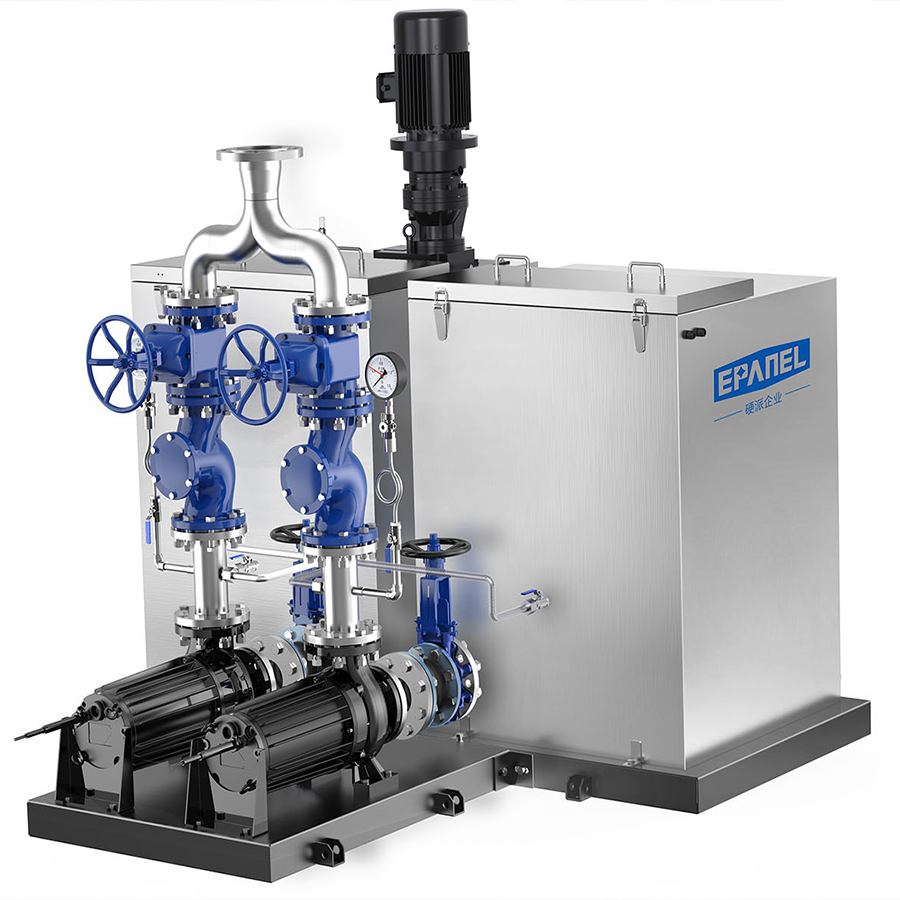

干潜两用排污泵

核心技术-干潜两用排污泵

干潜两用设计
  • 适应不同安装环境，灵活应对多种应用场景；可在干式或潜水状态下高效工作。
大通道设计
  • 提高通过能力，降低堵塞风险；适用于处理高浓度污水，确保顺畅排放。
IP68防水级别
  • 具备卓越的防水性能，保障设备在极端环境下稳定运行；即使在水淹情况下，设备依然能正常使用。
可靠性与耐用性
  • 优质材料与设计，确保长时间稳定运行；减少维护需求，降低运营成本。

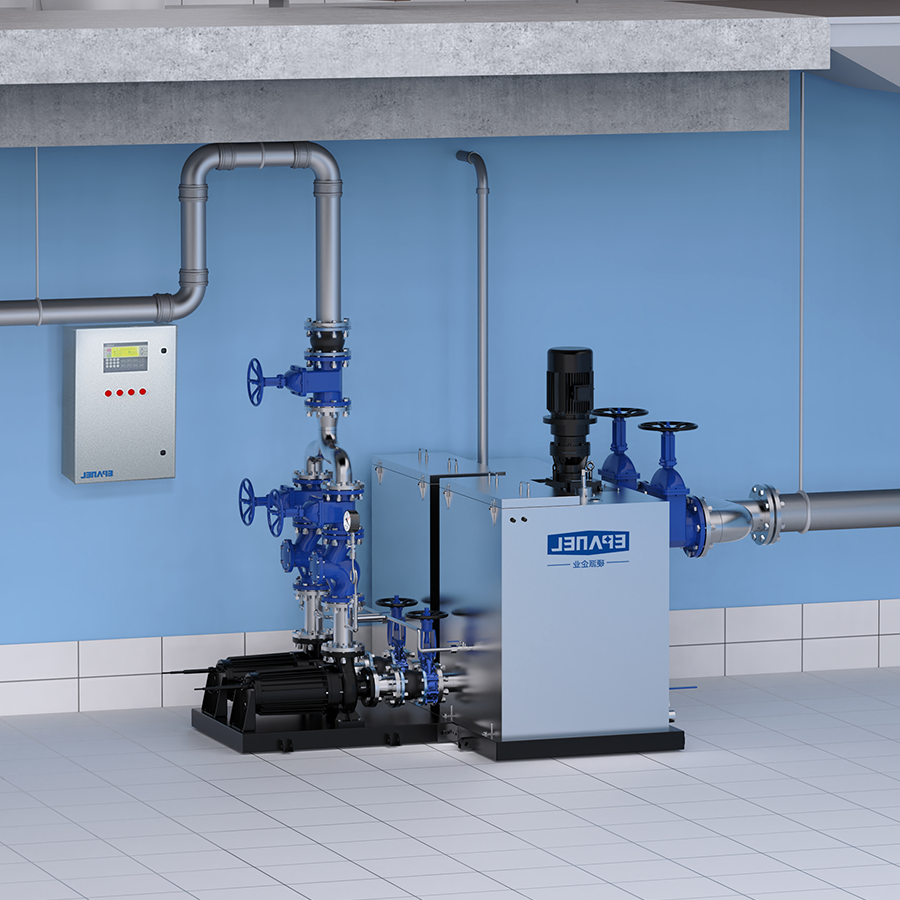

模块化设计

核心技术-模块化

模块化设计
  • 采用模块化组装结构，方便运输与安装；组件可以灵活拆卸与组合，适应不同现场需求。
多箱并联方式
  • 集水箱采用多箱并联设计，提高系统的处理能力；各箱体独立工作，降低故障风险，提升整体可靠性。
安装便捷
  • 直观的安装流程，减少现场施工时间；用户友好的设计，便于非专业人员操作。
灵活组合
  • 现场可随意组合，适应不同环境与使用条件；方便扩展与升级，满足未来需求。

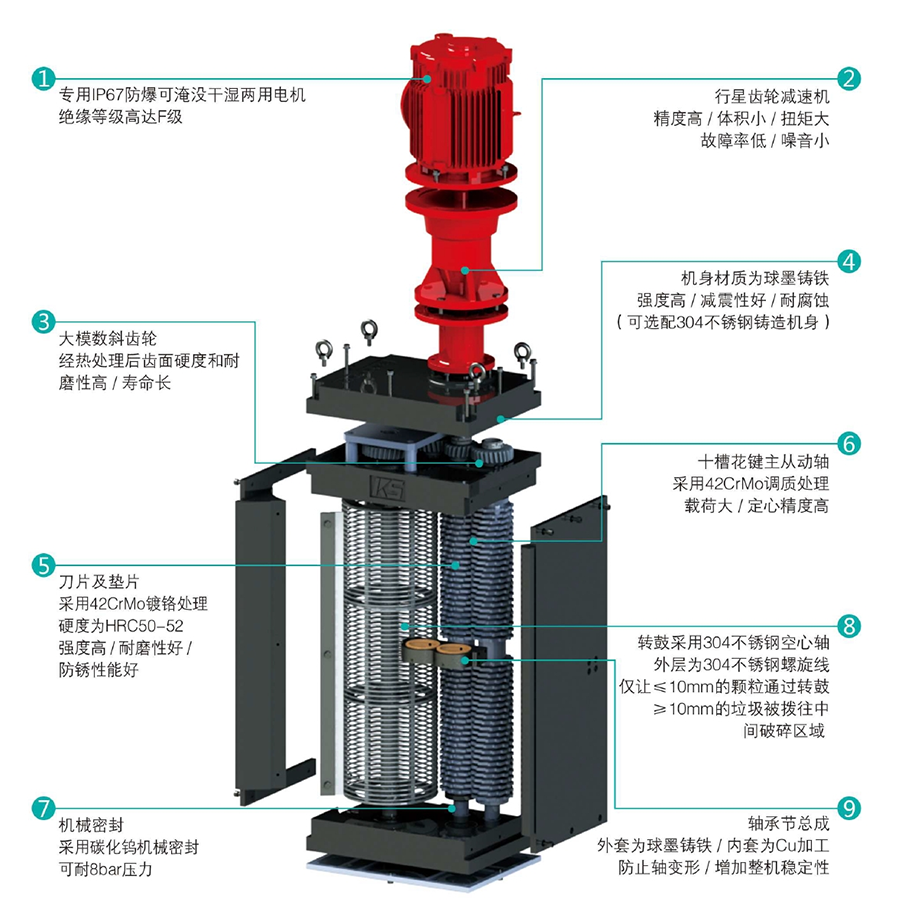

自动格栅

核心技术-自动格栅

自动机械格栅
  • 配置在进水口，有效处理污水中的固体杂质。
粉碎功能
  • 可将固体物质粉碎成8-12mm的小颗粒，确保污水顺畅排放；防止泵体堵塞，提高设备运行效率。
防爆设计
  • 格栅机采用专用IP67防爆电机，适用于干湿环境；电机绝缘等级达到F级，确保安全运行。
智能联动
  • 通过液位控制系统实现自动联动，感应进水口自动运行；确保切割效果，优化运行流程。
可靠性与效率
  • 提高污水处理效率，延长设备使用寿命；减少人工干预和维护需求。

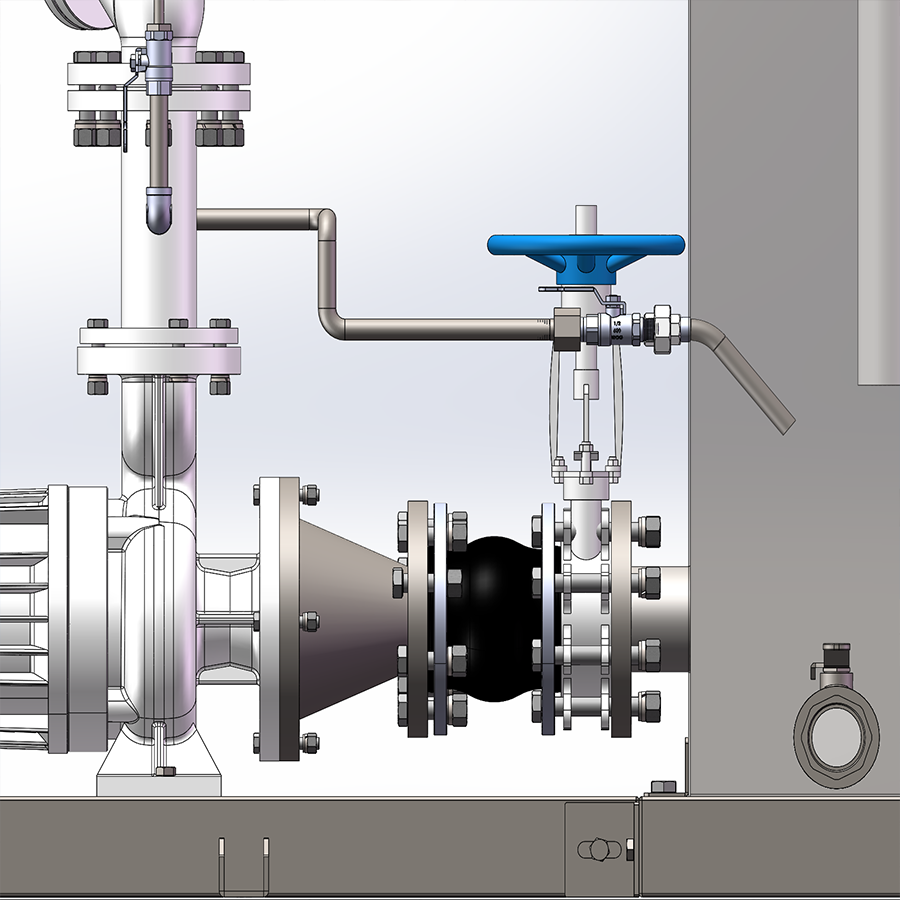

反冲洗装置

核心技术-反冲洗装置

反冲洗装置
  • 用于清洁过滤系统的设备，主要功能是通过反向水流冲洗滤芯或滤料，清除积聚的污垢和杂质，确保过滤系统的高效运行。
反冲洗功能
  • 清洁滤料，延长设备寿命，通过定期反冲洗防止滤网被污染或堵塞，降低设备故障率，提高处理效率，实现自动化运行，减少人工干预，提升设备整体自动化水平。
可靠性与效率
  • 高度自动化，减少人工干预，降低人工成本，高效清洁。反冲洗能有效清除滤料中的沉积物和污垢，保持稳定的过滤效果，克服传统人工清洗的不足。
  • 通过定期反冲洗防止滤网堵塞，保持水质，从而提高污水提升系统的可靠性和稳定性，延长设备使用寿命。

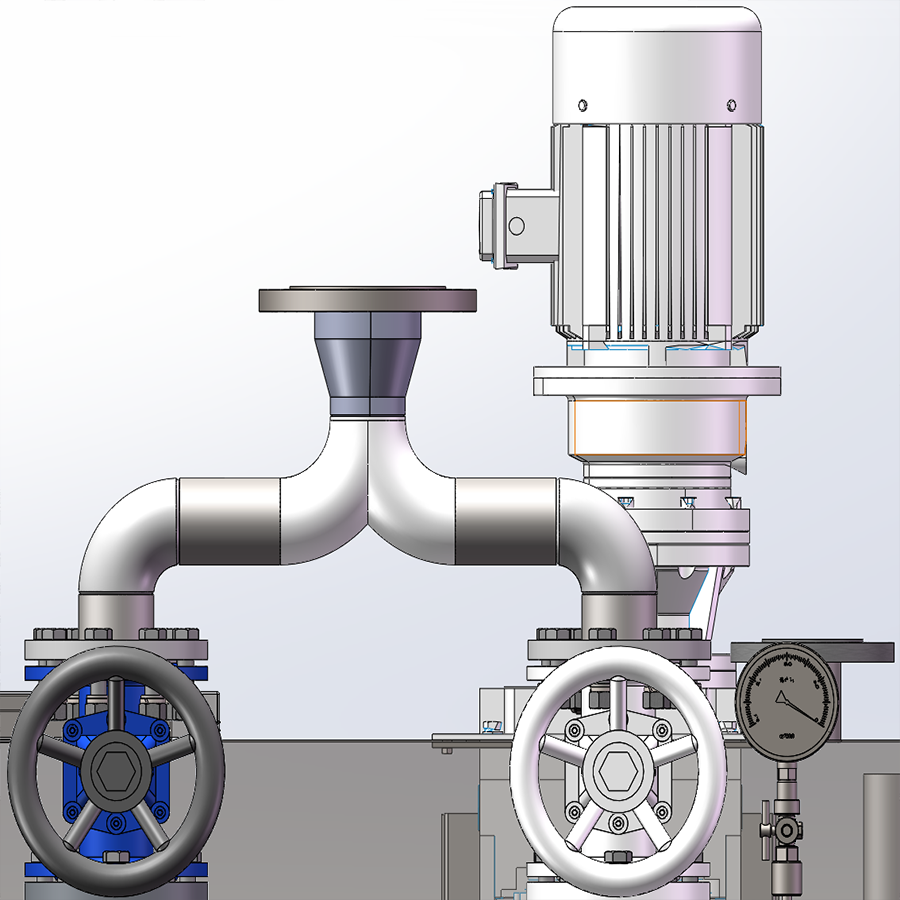

人字形汇总管

流体动力学-人字形汇总管

人字形汇总管
  • 用于连接三根管道的管件，形状类似字母"Y"或汉字"人"，将两根管道在一个连接点汇合，通常用于汇聚和分配水流或气流，因其形状而得名。
流体动力学性能更优
  • 均匀流分布：人字形汇总管的出口通过合理的流道设计，减少水流急转弯，使流量分布更加均匀，避免传统管道流量不均的问题，降低阻力。
  • 提高排水效率，减少堵塞：在地铁污水提升系统中，污水来源复杂，人字形汇总管的汇集方式能更有效地合并多股水流，提高排水效率，减少积水可能性，降低堵塞风险。维护成本低，适应性强，工程适用性好。
  • 环保节能：通过减少不必要的转弯和接头，优化水流路径，人字形汇总管可以减少水流能量损失，提高排水效率，既有利于系统本身，也间接降低整体能耗，满足环保节能减排要求。
与传统管道对比
  • 结构设计更优，更符合流体动力学原理，适用于各种空间布局，简化施工，大幅降低故障率和人工成本。

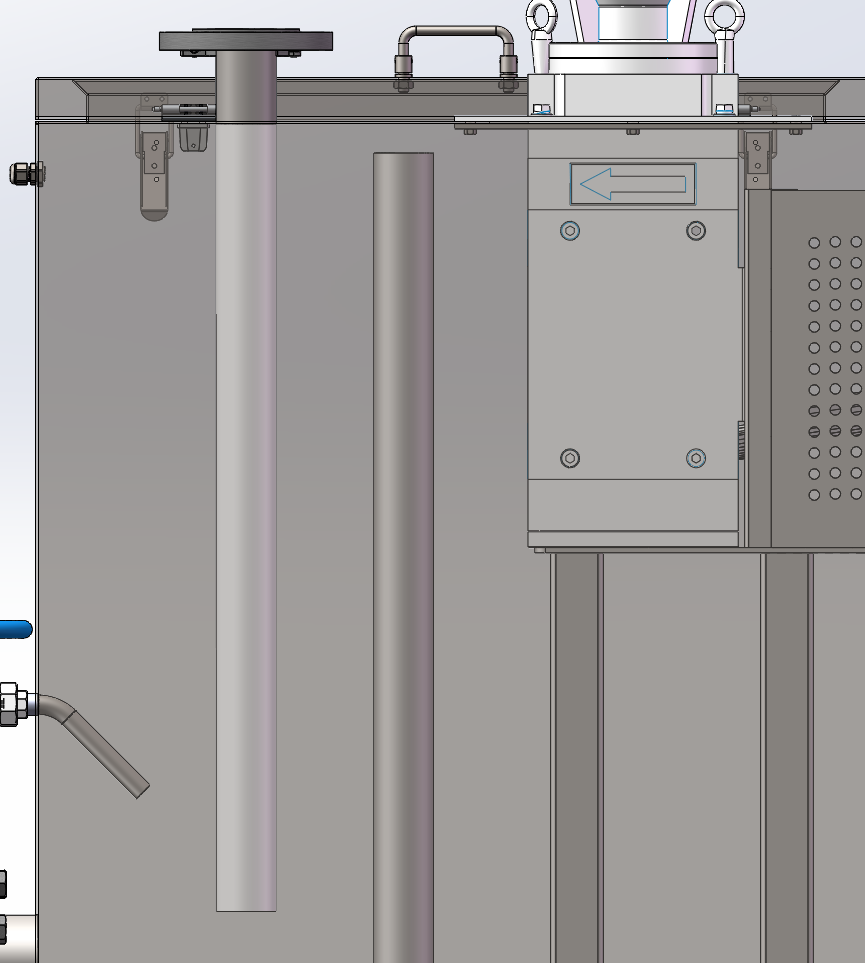

双液位控制系统

精准控制-双液位控制系统

微气压+浮球双液位
  • 微气压感应结合浮球液位是一种集成了微气压感应技术和浮球液位监测技术的液位检测方法。该系统通过浮球的浮力实时监测液位变化，并利用微气压传感器精确测量浮球位置对应的压力变化，从而实现精准的液位测量。
双控制优势
  • 高精度与可靠性：微气压感应：通过检测液面微气压变化，可提供非常精确的液位读数，对液位变化敏感，适用于高精度液位监测系统。浮球液位：浮球是一种机械式液位控制装置，随液位变化而浮动，直接控制开关实现液位控制，对液位波动适应性强，结构简单、稳定可靠。
  • 双重保障，降低故障率：采用双控制可避免单一控制方式可能带来的故障。例如，微气压传感器可能受外部环境影响（如温度、压力等），而浮球液位可作为备用，即使传感器出现误差也能保证正常运行。
  • 高效报警与安全保护：当液位异常时，系统可结合两种方式发出报警信号，及时提示操作人员介入，避免液位过低或过高带来的安全隐患。双控制还可设置为"冗余控制"，例如当微气压传感器检测到异常时，浮球系统可自动接管，确保液位控制不间断。

- 产品实拍 -

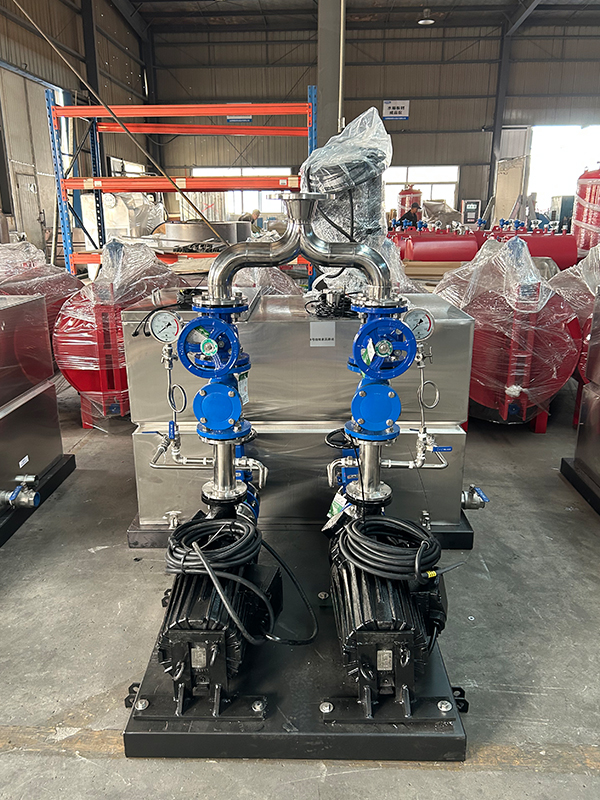

产品实拍1
产品实拍2

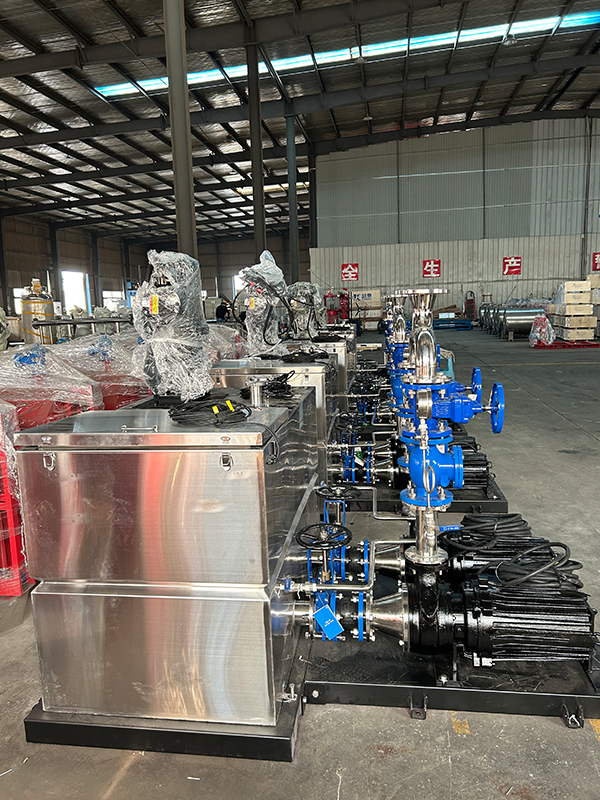

产品实拍3

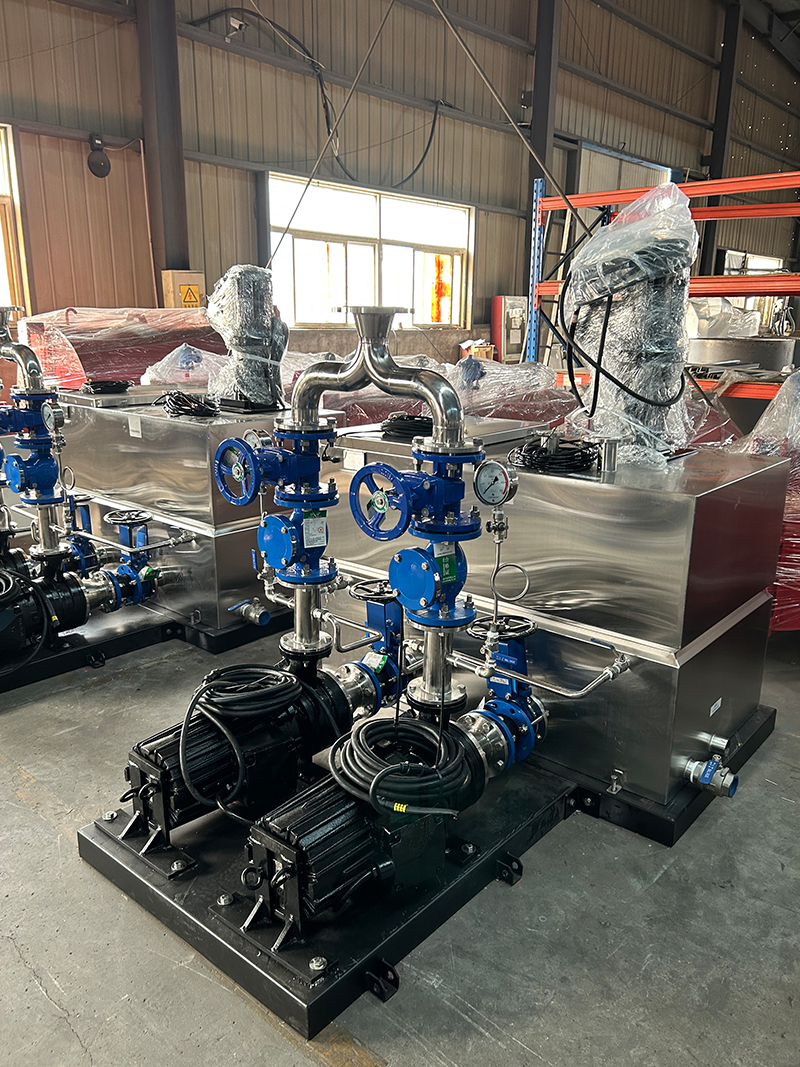

产品实拍4

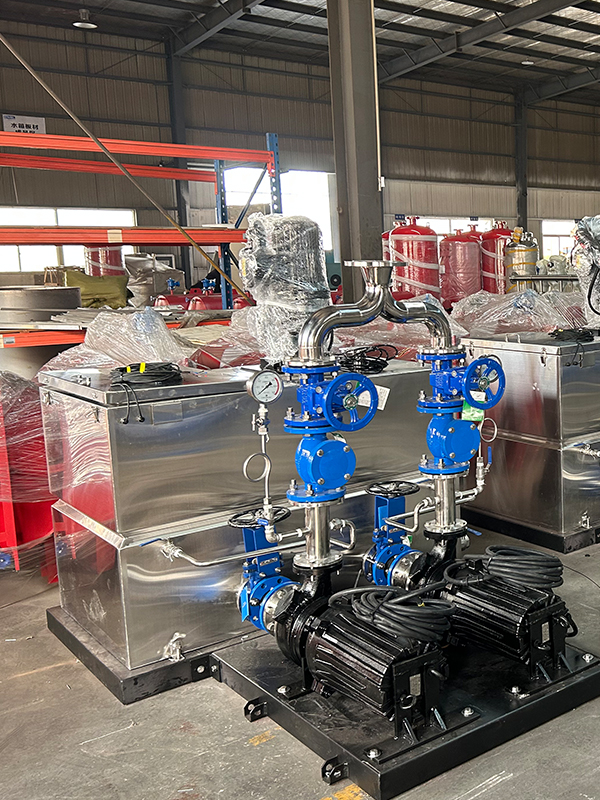

产品实拍5

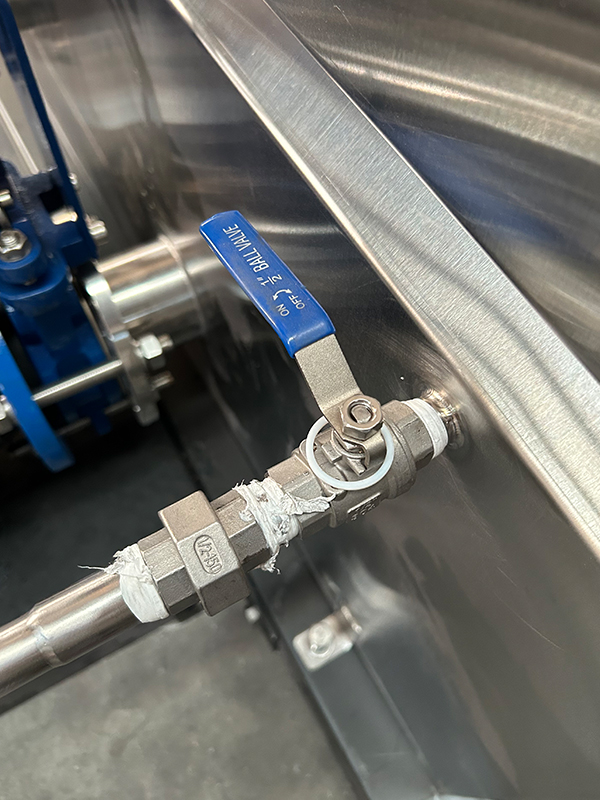

产品实拍6

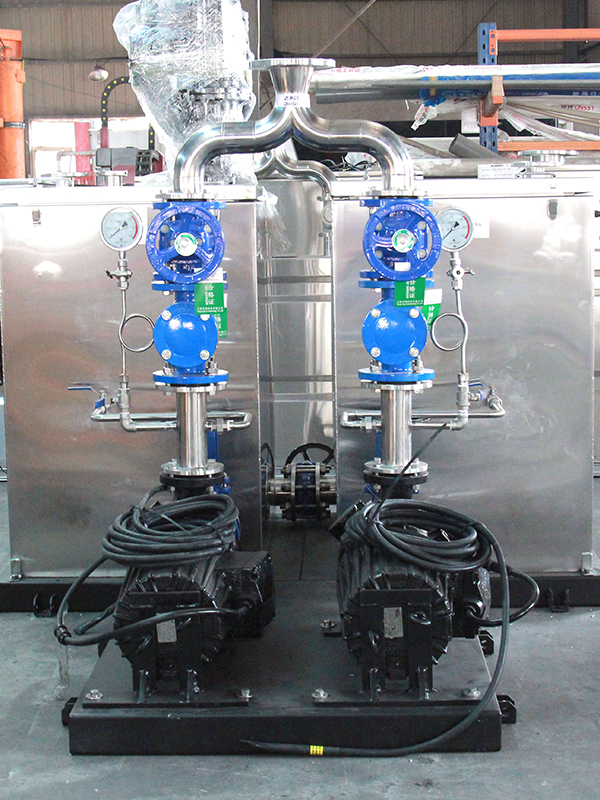

产品实拍7

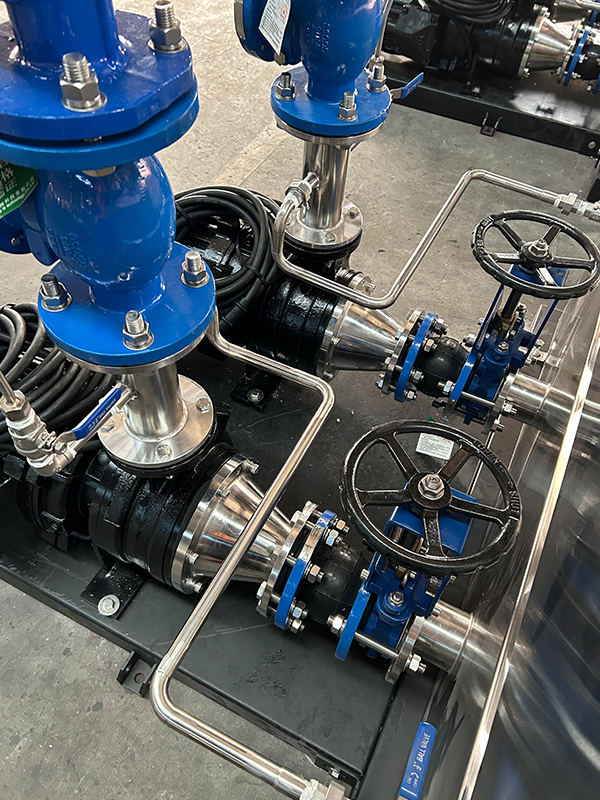

产品实拍8

- 服务与支持 -

定制化服务

专业团队上门勘察，深度理解现场与需求，量身定制污水处理方案，确保契合实际。

三维方案设计

SolidWorks三维设计与可视化演示，开工前即可预览最终效果，确保每个细节精准落地。

技术优势

融合前沿技术与丰富工程经验，方案科学实用；兼顾长期运行效率与维护便利，降低综合成本。

客户满意度

从需求分析到交付全程陪伴，提供技术支持与优质服务，确保项目顺利完成、客户放心满意。
